4 способа для отключения иммобилайзера в автомобиле (подробные инструкции)

Принцип действия иммобилайзера

Для защиты от угона авто при несанкционированной попытке завести мотор устройство выполняет разрыв электроцепей. Таким образом должны отключаться сигналы, поступающие от системы зажигания к двигателю. Дополнительно иммобилайзер может оборудоваться специальными встроенными устройствами, полностью останавливающими работу силового агрегата после начала движения. Мотор авто запустится, но через какое-то время произойдет его отключение.

Также блокираторы могут быть оснащены системой автоматической активации, то есть самостоятельно блокировать соединение проводки при длительной стоянке транспортного средства.

Подробно о принципе действия иммобилайзера в своем видеоролике рассказал автоэлектрик Сергей Зайцев.

Что отключает иммо в автомобиле?

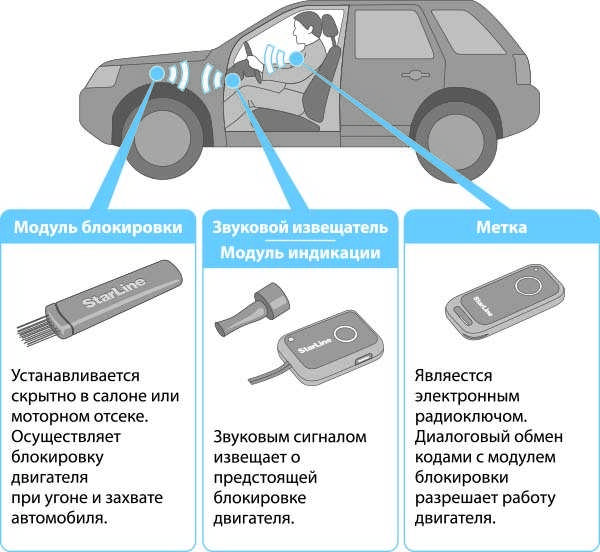

Конструктивно в состав этого устройства входят электронные контроллеры, выполняющие блокировку основных систем транспортного средства — карданного вала и двигателя. Иммобилайзер может также деактивировать работу систем зажигания и подачи топлива в мотор.

Стоит ли отключать иммобилайзер самому?

Неопытным автолюбителям лучше этого не делать, если иммобилайзер зафиксирует попытку взлома или вскрытия элементов устройства, то он заблокирует работу двигателя. В итоге придется обращаться к специалистам.

В каких случаях необходимо отключение иммобилайзера?

Вопрос об отключении иммобилайзера встаёт перед владельцами автомобилей в нескольких случаях:

1. Потеря ключа. Без ключа процесс запуска и эксплуатации автомобиля становится невозможным.
2. Поломка электронного блока управления (ЭБУ) и остальных составляющих иммобилайзера. Выход из строя элементов препятствует работе автомобиля.
3. Установка дистанционного автозапуска двигателя. Иммобилайзер препятствует этому, и автовладелец встаёт перед выбором, отключить иммобилайзер или установить автоматический запуск двигателя.
4. Автовладельцы придерживаются мнения, что защитить автомобиль можно при помощи автосигнализации. Разделим эти устройства. Сигнализация предназначена для отпугивания воров, нежели для предотвращения угона. Иммобилайзер незаметен, однако он блокирует автомобиль, когда за рулём сидит угонщик.
5. Авто не имеет ценности для угонщика (существуют автомобили, имеющие нулевой рейтинг угона), и наличие иммобилайзера неактуально.

Принцип работы устройства

Многое оборудование, в том числе и иммобилайзер, встроенные в машины отечественного производства, со временем могут ломаться либо работать неправильно

В этом случае очень важно снять иммобилайзер, чтобы использование транспорта не доставляло пользователю неприятностей. Современные производители придумали большое количество устройств, которые помогают защитить от угона автомобиля и взлома его салона

Но многие пользователи привыкли применять для этого простой замок. Ответственные владельцы устанавливают на свой транспорт мощные и действенные технологии от угона, а другие и вовсе не беспокоятся о машине, так как она оснащена иммобилайзером.

К несчастью, многие владельцы транспорта даже не знают о существовании такого прибора, хотя производители называют устройство «будущим» защиты транспорта.

С английского языка название такого оборудования переводится как «обездвиживатель». Такое определение очень точно описывает весь принцип работы иммобилизирующей системы. Она помогает защитить владельца даже от минимальной возможности запустить двигатель без участия ключа пользователя.

По своему строению устройство включает в себя большое количество электронных датчиков, которые блокируют некоторые системы транспорта, не давая при этом угонщикам возможности сдвинуть с места либо завести машину. Очень часто посредством иммобилайзера останавливается весь процесс подачи топлива в двигатель либо систему зажигания. В этом случае, даже если взломщик и смог пробраться в салон автомобиля, то на нём никуда уехать не сможет.

Принцип работы устройства совсем несложен. В то время, как машину пытается завести взломщик, оборудование разрывает цепь электрической энергии, чтобы остановить сигнал от системы зажигания. Всё может происходить по-другому, в этом случае устройство подаёт питание на специально встроенные детали, с помощью которых полностью останавливается работа двигателя. После такого воздействия двигатель теряет способность заводиться либо глохнет в определённый промежуток времени, когда угонщик выезжает с парковочного места и проезжает всего несколько метров.

Особым достоинством прибора считается то, что даже после разрыва проводки либо при попытке её блокировки, транспорт всё равно блокируется. Если система прибора распознаёт попытку взлома, то она в этот же момент начинает реагировать, отключая себя, а также все системы и механизмы в машине.

Активизация работы иммобилайзера работает на полном автомате

Также важно помнить про то, что если владелец оставил транспорт без присмотра на длительное время, то устройство иммобилайзер сработает самостоятельно и остановит работу всех систем транспорта. Именно поэтому выходить из транспорта без ключей специалисты запрещают, так как после этого высок шанс, что обратно в салон будет не попасть

Диалог иммобилайзера и ЭБУ впрыска

Для блоков АПС, как и для других штатных иммобилайзеров, связь с блоком управления впрыском проста. В момент «обучения» иммобилайзера, когда в его памяти прописываются коды ключей, одновременно прописывается код самого блока устройства в памяти ЭБУ впрыска. После процедуры обучения иммобилайзер «примет» только прописанные ключи, а ЭБУ впрыска будет «ждать» разрешения только от «своего» устройства.

Если же в соответствующие ячейки памяти ЭБУ впрыска не занесен никакой код, то разрешения на запуск «мозги» ждать не будут вообще. Поэтому возможно отключение иммобилайзера без извлечения ЭБУ впрыска, если блок управления поддерживает перепрошивку через диагностический разъем. Угонщики же для таких машин обычно брали с собой запасные «мозги» — новые, где иммобилайзер еще не прописывался, или «подтертые».

При этом обход штатного иммобилайзера таким способом не вызывал никаких проблем с остальной электроникой – в штатной проводке АПС врезан в разрыв одной-единственной шины между диагностическим разъемом и «мозгами». Поэтому деактивация иммобилайзера таким способом лишала только последующей возможности диагностики ЭБУ впрыска, и то эта проблема устранялась простейшей перемычкой в разъеме блока АПС.

Как подключить обходчик иммобилайзера?

Откройте
корпус микропроцессора, управляющего системой сигнализации. В него вставьте
запасной ключ — для этого внутри корпуса есть крепление. Потом корпус собираем,
устанавливаем модуль. Устройство разместите в месте установки микропроцессора
противоугонной системы. Как правило, он находится позади контрольного щита.
Модуль обхода закрепите саморезами.

Модуль
установлен — теперь его нужно подключить. Схема довольно простая. Подключение
производится 3 разноцветными проводами — черным, красным и серым. Провод красного
цвета подсоединяем к электрической цепи с напряжением в 12 вольт. По черному
кабелю будет проходить минусовый сигнал. Когда на модуль передается
отрицательный потенциал, происходит распознавание зашифрованного пароля. Этот
провод подключаем к выходному штепселю блока дистанционного пуска мотора.
Провод серого цвета нужен для подключения модуля антенны. Антенный
электроадаптер закрепляем на корпусе замка зажигания и подводим его к штепселю
на конце провода.

Можно
сделать обходчик иммобилайзера своими руками. Изготовьте
катушку и вставьте ее в замок. Потом подключите устройство к реле. Провод намотайте
на любой цилиндрический предмет, который должен быть немного больше замка в
диаметре. Здесь придется постараться, потому что нужно угадывать количество
витков — их может быть 20, а может и 50.

Далее
от мотка изоляционной ленты отрежьте кусочек 15 см, намотайте его на скотч
липкой частью кверху. Поверх изоленты намотайте 10 витков проволоки. Теперь подрежьте
изоленту и заверните кверху. К разным концам намотанного провода припаяйте
кабель и изолируйте его. После изготовления катушки поставьте её на замок
зажигания.

Отключить
иммобилайзер можно и при помощи посыла кодов по CAN-шине — они производят
отключение на короткое время. Монтаж обходчиков, работающих по этому принципу,
предполагает подсоединение к проводам шины CAN. Конечно, чип тогда не
понадобится. Недостаток такого решения в том, что система может выдавать
неверные коды — они будут фиксироваться в ЭБУ двигателя, а значит, потом их
придется стирать.

Установка сигнализации на Хендай Солярис своими руками — инструкция, тонкости

Солярис относится к наиболее угоняемым маркам автомобиля. Штатная защитная система далеко не всегда гарантирует безопасность, так как все ее особенности давно известны угонщикам, и они хорошо знают, как отключить сигнализацию Хендай Солярис.

Решить задачу поможет замена сигнализации на более современную.

Как обеспечить более надежную защиту?

Особенностями штатного устройства является его реакция только на «родной» ключ. Попытка открыть машину посторонним ключом не приведет к успешному результату. Но и этот механизм не гарантирует абсолютной защиты.

Поэтому автовладельцы приходят к решению заменить сигнализацию на модернизированную версию.

Установка автосигнализации на Хендай Солярис своими руками вполне возможна и потребует минимальных навыков в автовремонте, а также знания схемы электропитания автомобиля.

Насколько эффективен штатный иммобилайзер Хендай Солярис?

Основным недостатком штатного устройства становится простота обхода защиты, методы ее обхода известны угонщикам, хоть и не публикуются в открытом доступе.

Цена новой сигнализации с автозапуском на Хендай Солярис («Старлайна» или «Томагавка») невысока, установить ее можно самостоятельно.

Особенности штатного иммобилайзера

Помимо не самой надежной системы защиты проблемой для автовладельца становятся частые отказы иммобилайзера, при которых завести машину не получается до 5 минут. Через некоторое время работоспособность восстанавливается.

Часто это связывается с попытками проникновения, но на практике причиной такого отказа становится севшая батарейка. Ее замена восстанавливает работоспособность, но не усиливает защиту.

Обход штатного иммобилайзера на Хендай Солярис

Вне зависимости от того, установлена ли на автомобиль новая сигнализация, штатный иммобилайзер продолжает свою работу, и для запуска автомобиля его необходимо обойти.

Для обхода официального иммобилайзера необходимо использовать специальный модуль обхода, который монтируется в штатные провода в момент установки новой сигнализации и обеспечивает его отключение. Тогда, при старте автозапуска, модуль обхода демонстрирует виртуальный ключ и автомобиль запускается.

Разбираем салон Хендай Солярис

Для установки сигнализации на Хендай Солярис потребуется совершить несколько последовательных операций, начинающихся с разбора элементов салона. Для начала работы потребуется подробная схема устройства и стандартный набор инструментов.

Действия по установке производятся в следующем порядке:

• снимается полностью щиток на приборной панели, производится разбор подторпедника, удаляется защита руля;
• световой индикатор новой сигнализации устанавливается слева, в боковую стойку переднего стекла, в руль сверху устанавливается датчик учета механических воздействий, место для сервисной кнопки выбирается в зависимости от эргономики салона и удобства водителя. Антенна тоже устанавливается в удобное место;
• место сирены, концевика и индикатора температурных условий – под капотом. Уплотнитель просверливается, через отверстие пропускаются провода;
• необходимый для запуска новой сигнализационной системы модуль обхода штатного иммобилайзера присоединяется к проводам штатного контура.
• элементы сигнализации подключаются панели приборов, ориентироваться необходимо на схему, прилагаемую к устройству при покупке.

На видео показана пошаговая установка сигнализации СтарЛайн:

Неверное подключение проводов в автомобиле, особенно если его двигатель включается удаленно, может привести к возгоранию, поэтому все шаги должны производится по схеме.

Если вы сомневаетесь в своих силах – доверьте работу профессионалам.

Подключение автозапуска на Хендай Солярис

Самостоятельное отключение автосигнализации с автозапуском и CAN-шиной потребует использования имеющихся в штатной схеме электропитания разъемов.

Точки подключения сигнализации с автозапуском Хендай Солярис находятся на:

• стартере;
• зажигании 1 и 2;
• АСС.

При подключении надо следовать схеме соединения, прилагаемой к автосигнализации. Цепи питания автозапуска подключаются к блоку предохранителей.

Требуемые для этого разъемы находятся сзади, возле мест расположения силовой установки.

Подключение CAN на Хендай Солярис

Здесь необходимо действовать строго по инструкции. CAN на приборной панели и в разъемах требует подключения по следующей схеме:

• CAN 1, находящаяся на приборной панели совмещается с желтым проводом CAN H и черным — CAN L;
• CAN 2 (здесь находится разъём OBD II) соединяется с красным проводом CAN H- и синим CAN L.

Когда нужно отключение?

Существует несколько причин, по которым может понадобиться отключение иммобилайзера:

• во-первых, данный вид защиты случается с браком (вернее – конструкторской недоработкой) еще с завода. Особенно – у первых ВАЗ 2110, на которые устанавливался иммобилайзер. В машины более позднего выпуска добавили даже опцию альтернативного запуска движка в обход защиты. Срабатывает это только на один раз таким образом: если система «заглючила», нужно ввести индивидуальный цифровой шестизначный пароль, затем активировать опцию, нажав на педаль газа положенное количество раз. Причем, проделать это нужно шесть раз. К примеру, ваш пароль – 155999. Вы должны нажать на газ 1 раз, чуть подождав – пять раз, чуть подождав – еще 5 раз, затем – трижды по 9 раз с перерывами. Если через какое-то время «глюк» случится снова, автомобиль получится завести, если повторить то же количество нажатий на газ. Об этой функции можно больше узнать в инструкции, полагающейся для каждого иммобилайзера;
• во-вторых, при полной разрядке аккумулятора компьютер может запомнить это как ошибку, и не давать двигателю запуститься. Электронный блок управления мотором и противоугонка обмениваются информацией диагностической линией K-Line, поэтому, лишившись питания, воспринимают это как ошибку;
• в-третьих, ЭБУ может его заблокировать по ему одному понятным причинам, в которых обычному автолюбителю так просто не разобраться. К примеру, можно легко сбить код, подключив оборудование для диагностики в то время, когда зажигание включено. И даже, казалось бы, невинный включенный мобильный телефон может «сбить» иммобилайзер (особенно, первых выпусков);
• еще система может попросту сломаться.

То есть причин для того, чтобы отключить иммобилайзер, много. Но нельзя просто выдернуть разъем, и считать, что дело сделано. На такое действие ВАЗ 2110 откликнется отключением всей системы запуска двигателя. Здесь нужно знать некоторые правила, чтобы следовать им.

Что говорят автовладельцы об отключении иммобилайзера

1. Перерыв в вождении и отключение

«Перед ремонтом иммобилайзера или прошивкой ключа я всегда интересуюсь у клиента предысторией вопроса. То есть интересно, какие причины или действия привели к отказу ИММО.

Проанализировав полученную информацию, выяснил, что наиболее часто возникновению проблем предшествовал сильный разряд аккумулятора. Чаще всего заряд падает ниже 9 Вольт. Очень распространено это явления зимой, но случается и летом. Например, автомобилист уехал в отпуск, оставив авто в гараже. Перед отъездом проверил заряд аккумулятора, он был нормальным. Спустя две недели вернулся и обнаружил, что при попытке запуска двигателя загорается сообщение «иммобилайзер активирован», а также мигает индикатор в виде машины с ключом.

Поэтому рекомендую в случае планируемого долгого планового простоя машины снимать клемму с аккумулятора

Зимой эта предосторожность будет очень актуальной. Все без исключения отказы иммобилайзера случались, когда разряд батареи происходил плавно».

2. Устройство чипа иммобилайзера

«В ключе находится чип, который содержит специальный код. Иммобилайзер обнаруживает чип и считывает код. Поэтому если вдруг ИММО выдает ошибку, то возможны два варианта: вышел из строя чип в ключе либо код, записанный в памяти, поврежден или утерян. Когда сломан чип, можно воспользоваться запасным ключом или обратиться к дилеру за новым, если машина покупалась в салоне. В случае проблем с памятью ЭБУ необходимо восстановить там оригинальный код, совпадающий с кодом чипа».

3. Снятие блокировки иммобилайзера

«Отключение режима Lock mode:

• Выключить зажигание.
• Включить зажигание с зарегистрированным ключом.
• Подождать 5 секунд.
• Выключить зажигание
• Повторить шаги 3 раза.
• Двигатель должен завестись.

Lock mode – это режим блокировки. Он активируется, если было несколько попыток завести мотор с ключом без чипа».

4. Как предотвратить поломку блока иммобилайзера

«Столкнувшись однажды с отказом иммобилайзера, не хочется повторять этот печальный опыт

Поэтому принимаем определенные меры предосторожности. Главная из них – не допускать разряда аккумулятора

Следует также исключить прикуривание от других авто или источников питания, так как чувствительный ЭБУ плохо переносит подобные процедуры».

5. Эффективен ли иммобилайзер против угона

«Для хорошего злоумышленника не составляет трудностей отключить ИММО. Ведь каким-то образом машины угоняют. Были случаи, когда машина, помимо иммобилайзера, оснащалась дополнительными устройствами защиты, однако от угона это не спасло».

О компании montegro

Не так давно я писал что временами машина не заводилась- как будто нет искры. Я грешил сначала на проводку, которая идет на свечи. После зачистки контактов проблема не ушла, временами проявлялось подобное. Я загуглил. Пишут что возможна ошибка иммобилайзера. Я стал наблюдать за значком иммо в момент запуска авто

Полный размер

Вот эта звездюлина

И выяснилось что если при включении зажигания этот значок не загорелся, то авто не заведется. Сначала я забил- вроде не так часто это бывает.

Сегодня же у меня чесались руки от безделья и я решил добраться до брата иммобилайзера

Полный размер

Снял кожух рулевой колонки, отсоеденил клемму иммо, побрызгал на контакты очистителем контактов (вот такой каламбур слов) и снова все собрал. И всё- больше туда не полезу, но пока понаблюдаю.

И…вспомнив свой старый пост www.drive2.ru/b/503933942752084196/, решил малость поколхозить с креплением регистратора, доработав таким макаром:

Полный размер

Вот эту резиновую звездюлину вставляем между корпусом и резинкой присоски

Полный размер

На фото выше она оказалась слишком маленькой (так рука взяла), пришлось вырезать другую

Полный размер

Вот так

Полный размер

Идеально) так как сама заготовка у меня уже была готовая (опять каламбур), то мне пришлось дорабатывать только внутренний вырез

Полный размер

Да, кстати, отойду от темы, временами казалось что у машины нарушился развал- по трассе ее конкретно тянуло либо влево либо вправо. На днях ездил на родник и опять ее тянет, и только дойдя до родника с канистрой, я был в шоке- что ж ветер то какой что аж дверь хлопается… И только потом дошло- сука боковой ветер! Тупо из за ветра ее колбасит. Как мой батя говорит- иногда все ПРОСТО до ох…ения

Устранение проблем

Многие проблемы с иммобилайзером можно устранить, просто заменив батарею в брелоке. Ключи транспондера зависят от маленькой батареи, которая необходима для передачи кода безопасности на автомобильный иммобилайзер. Будьте осторожны при замене батареи, чтобы случайно не повредить чип транспондера.

Если вы заменили батарею, но брелок все еще не работает, возможно, имеется какое-либо повреждение чипа транспондера. В этом случае вам придется обратиться к местному продавцу и запросить новый ключ. Такая замена стоит недешево, поэтому будьте готовы за новый ключ выложить сто или даже несколько сотен долларов. Обычно, чем дороже автомобиль, тем больше будет стоить замена брелока.

Проблемы системы иммобилайзера могут быть связаны с коррозией или повреждением проводов. Возможно, сломался или неисправен блок управления двигателем или его датчики. В таких ситуациях для дальнейшего устранения неполадок вам потребуется обратиться в автосалон или автосервис, специализирующийся на электронике.

Что делать в таких случаях

Если есть подозрение на неисправность системы иммобилайзера и соответствующие признаки, самым правильным является проведение компьютерной диагностики. Она обязательно даст сообщение о неисправности системы иммобилайзера либо блокировании системы управления двигателем.

В некоторых моделях автомобилей, например Daewoo Matiz, неисправный иммобилайзер иногда не позволяет произвести диагностику блока управления двигателем.

Видео — возможная причина того, что иммобилайзер не дает завести машину:

Если нет возможности экстренно сделать диагностику, можно применить следующий алгоритм поиска и устранения неисправности:

1. Проверить, не утерян ли чип из родного ключа. Возможно, ключ уронил ребенок, затем его собрал, чип куда-нибудь закатился. Для этого следует разобрать родной ключ.

2. Если внутренности ключа имеют электронную схему и чип, подключенный к ней, возможно, разрядился элемент питания ключа, его лучше на всякий случай заменить на аналогичный.

3. Если есть дополнительный ключ или дубликат, можно попробовать запустить двигатель с его помощью.

4. В том случае, если дубликат отсутствует, необходимо удостовериться, что чип исправный. Его прошивка может «слететь» случайным образом. Для этой операции понадобится специальное оборудование. Можно воспользоваться услугами изготовителей дубликатов автоключей, эта услуга недорогая. Ключ помещается в поле катушки, и происходит считывание кода. Если чип нерабочий, код не индицируется, чип подлежит замене.

5. Следующий этап – проверка петли накачки. Для этого можно использовать самодельную петлю со светодиодом, подключенным к ней. Она размещается в область действия петли накачки, расположенной на замке зажигания. При наличии сигнала опроса светодиод будет моргать.

Петлю можно «прозвонить» с помощью мультиметра, ее сопротивление обычно в пределах от 20 до 500 Ом. Обрыв петли или ее короткое замыкание приводит к отказу считывания кода, петлю необходимо ремонтировать либо менять.

6. Следующий этап проверки – контроль напряжений, поступающих на блок иммобилайзера. Обычно на него поступает минусовая шина питания, плюс 12 Вольт по шине 30 (постоянно) и +12 Вольт по шине 15 (через замок зажигания). Распиновка блока иммобилайзера может быть различной, но эти напряжения все равно должны поступать. Если они отсутствуют, необходимо проверить все предохранители (если неизвестно, какие отвечают за подачу питания на иммобилайзер). Как правило, они расположены в салонном блоке предохранителей.

7. Аналогичным образом поступают при проверке напряжений по цепям питания блока управления двигателя. Это сделать проще, так как найти предохранители, отвечающие за его работу, проще.

8. Иногда в случае отказа запуска двигателя помогает временное отключение клемм аккумуляторной батареи (не менее, чем на 15 минут).

Рекомендации по правильной эксплуатации иммобилайзера

Чтобы не столкнуться с неисправностями иммобилайзера, надо учитывать рекомендации по использованию:

1. У автовладельца всегда должен быть дубликат ключа. При появлении неисправностей в работе элемента управления проще протестировать систему, имея запасной ключ. При отсутствии рекомендуется обязательно сделать его.
2. Повышенный диапазон работы ключа обеспечивается в результате его размещения вдоль плоскости приемопередатчика.
3. Владелец машины должен точно знать модель блокиратора, установленного в транспортном средстве. Также рекомендуется разобраться в принципе его работы, чтобы при первых признаках поломки устранить неисправность.
4. Если в автомобиле установлен нецифровой иммобилайзер, то диодная лампочка будет основным признаком при обнаружении микропроцессорного блока. При поломке блокиратора это позволит быстрее обнаружить модуль и произвести его ремонт.

Программное отключение иммобилайзера АПС-6

Чтобы выполнить отключение сигнализации, не нужно ничего программировать. Допустим, брелоки утеряны – тогда вы открываете инструкцию, ищете секретный код и снимаете автомобиль с охраны, нажимая на Valet. Можно запрограммировать новый код, отличающийся от стандартного, и само программирование выполняют именно в таких случаях. А с иммобилайзерами все выглядит наоборот – если устройство не запрограммировать, то в отсутствие правильно прописанного брелока поможет только буксировка. Отключение иммобилайзера от проводки автомобиля подходит далеко не всем.

Разъем иммобилайзера, контакты 9-18

Запись кодовой последовательности в иммобилайзер

Здесь не рассматривается, как отключить иммобилайзер АПС-6, если он был единожды активирован. Данное действие невыполнимо вообще, хотя отключение сигнализации, если говорить о штатном оборудовании, в автомобилях ВАЗ предусматривается. Допустим, штатный иммобилайзер не был активирован и не использовался владельцем. Тогда, через 6 секунд после запуска двигателя включается «лампочка с машинкой».

Обучающий и рабочий ключ ВАЗ

Программировать вы сейчас будете не автосигнализацию, и даже не иммобилайзер, а блок ЭБУ. И появится возможность запуска двигателя, даже когда иммобилайзер неисправен:

1. Возьмите ключи «рабочий» и «обучающий» (с красной полосой).
2. Нужно закрыть двери автомобиля, установить «обучающий» ключ, включить и сразу выключить зажигание. Лампочка начнет мигать.
3. В течение 6-ти секунд поменяйте ключ на «рабочий». Включите зажигание.
4. Последуют 3 сигнала, затем еще пара сигналов. Тогда, зажигание выключают.
5. За 6 секунд снова меняют ключ на «обучающий», включают зажигание.
6. Поступают аналогично шагу «4».
7. Держите ключ в замке до одиночного сигнала (светодиод поменяет поведение).
8. Пока светодиод мигает, включите зажигание.
9. Ждите, пока не погаснет лампа Check Engine.
10. Нажатиями на «газ» выполняют ввод кода. Короткое нажатие – увеличение цифры, длительное удерживание (более 5 секунд) – запись. Всего используется 6 цифр.
11. Удерживая «газ» дольше 5-ти секунд, вы заметите: Check Engine не гаснет.
12. Выключите зажигание.

На этом запись завершена.

Обход с использованием кодовой последовательности

Если бы здесь рассматривалось, как отключить сигнализацию в машине, было бы сказано: откройте дверь автомобиля, закройте ее и нажмите кнопку Valet в ранее заданной последовательности.

Модуль педали газа с датчиками

Для АПС-6 роль кнопки выполняет педаль газа. А последовательность, о которой идет речь, вы задали сами (см. предыдущую главу). Включите любым ключом зажигание, дождитесь погасания лампы Check Engine.

Ввод кода осуществляется так же, как указано в предыдущей главе (шаг 10). Есть требования:

• После ввода 6-й десятичной цифры лампа Chech Engine должна гореть;
• Если у вас индикатор мигает, был использован неправильный код;
• После старта мотора лампа может гореть либо гаснет (ЭБУ М1.5.4).

Вы запустите двигатель, если Check Engine будет гореть после ввода последовательности. Удачного старта.

Деактивация продолжит действовать и после включения генератора. Но время действия будет небольшим – 5 секунд.

Теперь лирическое отступление. Модуль АПС-6 выполняет роль сигналки, управляя штатным электропакетом:

Доработка клеммника после отключения

Вот как борются с последствиями, вызванными отсутствием иммобилайзера:

• В блоке ЭБУ M1.5.4 (Bosch) штатный чип EEPROM заменяют сервисным. На пару секунд включают зажигание. Те, кто не хочет вскрывать корпус, может пользоваться программой COMBISET.
• Для ЭБУ «Январь 5.1.X», VS.1 разработаны схемы программаторов, позволяющих записывать данные в EEPROM без вскрытия блока. Файл новой прошивки можно скачать здесь: http://chiptuner.ru/download/progs/eeprom.zip либо считать его с еще не активированной системы.
• Для блока Bosch MP7.0H подойдет программа COMBISET.

Было рассмотрено, как отключить сигнализацию на машине, если функцию сигналки реализует блок АПС-6. Кстати, для ЭБУ Bosch MP7.0H подходит еще один вариант – микросхему выпаивают, чтобы прошить ее «с нуля».

Внутренности блока управления двигателем

Правда, для выполнения этих действий нужен программатор.

Как работает обходчик иммобилайзера?

На всех обходчиках есть небольшие чипы. Чип испускает несильный RF–сигнал. Его считывает антенна, расположенная в замке зажигания. Она определяет «родной» ключ. Даже если ключ легко вставится в замок, он все равно будет бесполезен — завести автомобиль не получится, чип отдаёт неверный шифр.

Запрет на запуск сработает при использовании дистанционного автоматического пуска — ключ и транспондер также не будут распознаны. Но бесключевой обходчик может заменить микросхему связанного с охранной системой. Когда сработает автоматический запуск, система посредством антенны передаст сигнал на микросхему.

В России дело с обходом обстоит намного проще, чем на Западе — у нас применяют упрощенные системы иммобилайзеров. В Европе и Америке практикуют стандарт VATS, при котором передаётся дополнительная информация через идентификатор. За счет этого процедура обхода многократно усложняется.

Принцип работы

Задача иммо не дать возможность злоумышленнику завести автомобиль с целью его угона. Корпус прибора имеет небольшие размеры и размещается в труднодоступных для взлома местах. Если стандартная сигналка способна только отпугнуть вора, то иммобилайзер не дает завести машину при отсутствии у человека специального электронного ключа (метки).

Существует 3 группы защитных устройств:

• контактные;
• кодовые;
• бесконтактные.

Контактные и кодовые иммобилайзеры выдают злоумышленнику свое расположение, из-за наличия считывателя или устройства для ввода кода. Для запуска мотора необходимо ввести код или приложить чип к контактной площадке. Эти устройства заблокируют запуск двигателя только при первоначальном запуске. Такой режим защиты напоминает режим работы секретной кнопки. Установка секретной кнопки дешевле, чем стоимость этих устройств, поэтому они не получили сильного распространения.

Современные российские автомобили укомплектовываются штатными иммобилайзерами бесконтактного типа, у которых чип с кодом находится в ключе зажигания. Устройство защиты работает следующим образом:

1. Водитель вставляет ключ в замок зажигания, при повороте ключа ток из бортовой сети поступает на катушку из медного провода, намотанную вокруг замка.
2. Сгенерированный импульс электромагнитного поля, распространяясь в пространстве, наводит ток на микроантенне, которая расположена в корпусе ключа зажигания, и заряжает емкость, подающую напряжение на чип, содержащий код.
3. Сгенерированный чипом сложный электромагнитный сигнал передается обратно на катушку, навитую вокруг замка зажигания. Код в виде электрического сигнала поступает в иммобилайзер, который проводит процедуру распознания. Если иммо подтверждает подлинность кода, он отправляет в электронный блок управления двигателем (ЭБУ) команду на запуск мотора автомобиля.

Такой тип защитных устройств тестирует чип 1 раз при запуске двигателя, более продвинутые иммобилайзеры имеют реле вида «WAIT-UP», которое не блокирует работу двигателя при отсутствии движения автомобиля. Эта противоугонная система тестирует чип с заданной периодичностью.

Такие системы работают на чистоте 2,4 ГГц, имеют миниатюрные размеры и размещаются в жгуте проводов с целью сокрытия от злоумышленников. Метка оборудована батарейкой, и ее тестирование противоугонной системой проводится с заданной частотой. Кодированный чип следует хранить отдельно от ключа зажигания. Это повышает защищенность автомобиля от возможного угона. Если водителя насильственно удалили из машины, то двигатель заглохнет через заранее настроенное время.

Если при повороте ключа зажигания значок иммобилайзера моргает или не погас, а двигатель не завелся, то, скорее всего, это в машине возникла неисправность в противоугонной системе.

Какой иммобилайзер лучше

Если задумались о приобретении иммобилайзера для автомобиля, то обращайте нимание на продукцию компаний. Специализирующихся на защите транспортных средств. Хорошим выбором станет продукция StarLine, Pandora и Prizrak. В таблице представлен ТОП-3 лучших моделей на 2020-1 год.

Наименование модели (2020-1 год)	ТОП-1 StarLine i96 CAN Lux	ТОП-2 StarLine i95	ТОП-3 Prizrak 540
Плюсы	Иммобилайзер, который выстроен на платформе фирменного радиомодуля StarLine R6 незаметно монтируется в подкапотное пространство, где подключается к основному иммобилайзеру авто. Проникновение внутрь автомобиля никак не поможет вору отключить это устройство.	Отличительной особенностью этого устройства – продвинутый запирающий механизм капота, работающий на основе электромеханического замка. Это дополнительная защита от угона и от риска кражи оборудования.	Иммобилайзер Prizrak 540 показывает исключительную надежность в суровых условиях средней полосы – он выдерживает перепады температур от-40 до +55 градусов (при влажности 95%).
Минусы	Из недостатков можно выделить скудную инструкцию по монтажу и настройке.	Метки действуют в очень небольшом радиусе.	Процесс монтажа длительный и трудоемкий.
Протокол блокировки	Беспроводные	Беспроводной	Беспроводной
Варианты верификации	По Bluetooth, приложение Android / Apple, с помощью пароля	Радиометка, с помощью пароля.	Радиометка, с помощью пароля.
Потребление питания	Примерно 8 мА	Примерно 6,5 мА	Примерно 5 мА
Что входит в комплект?	Блок управления, метка (2 шт), монтажный комплект	Блок управления, метка (2 шт), монтажный комплект	Блок управления, метка (2 шт), монтажный комплект
Стоимость	14 000 рублей	6 420 рублей	11 940 рублей
Заключение	Модель StarLine i96 – это наиболее продвинутая и современная версия иммобилайзера. Наличие интеллектуальных технологий защиты вместе с подключение по протоколу CAN дают надежную защиту от угона.	Модель StarLine i95 максимально упрощает жизнь автовладельцу. Он работает полностью в автоматическом режиме, а также автоматически умеет открывать машину при приближении к ней. Рекомендуется как бюджетная и надежная версия.	Отличительная особенность в технологии защиты кода – используется фирменная DDI, которая защитит от перехвата. Многочисленные отзывы характеризуют модель, как надежную и безотказную.

Иммобилайзер – простое и в то же время надежное устройство, которое позволит защитить автомобиль от попытки угона. Его системы полностью блокируют двигатель и системы подачи топлива и уехать на автомобиле становится просто невозможно. Рекомендуется надежно хранить второй ключ, выданный заводом изготовителем, поскольку в случае поломки первого, иммобилайзер полностью заблокирует автомобиль. В такой ситуации придется ждать 30-40 дней, пока официальный дилер предоставить заводскую копию ключа.
