Схема автоматического стеклоподъёмника автомобиля

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
Две гайки посередине:
Верхнюю гайку:
Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
Надавив отверткой, извлекаем верхнее крепление направляющей.
Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».
Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
Трущиеся детали желательно хорошенько смазать.
Механическая часть на этом завершена, переходим к электрической.
Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:
Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

Особенности новой модели

Электропроводка ваз 2114 имеет иную конструкцию, нежели ее предшественница:

В салоне автомобиля;
В подкапотном пространстве;
В задней части кузова.

Новые моторы оснащались более мощной системой зажигания, в результате чего схема электропроводки ваз 2114 на инжектор имела некоторые особенности.

Добавился жгут проводов для подключения к клемме модуля зажигания, который подавал импульсы на свечи;
Добавился жгут проводов для подключения к электронному коммутатору;
Добавилась проводка для подключения клапана адсорбера к контроллеру системы впрыска.

Фото распиновки модуля зажигания

Справочно: бытует ошибочное мнение, что модуль зажигания заменяет собой катушку. На самом деле, в модуле зажигания сразу 2 катушки и 2 коммутатора. Первая катушка подает импульс на 1-й и 4-й цилиндры, а вторая – на 2-й и 3-й цилиндры.

Проводка для ваз 2114 претерпела изменения не только из-за добавления новых электронных устройств, но и благодаря дальнейшим планам автопроизводителя модернизировать функциональность автомобиля.

Предусмотрена возможность для подключения обогрева наружных зеркал;
Предусмотрена возможность для установки подогрева передних сидений;
Предусмотрена возможность для установки передних противотуманных фар и т.п.

Схема подключения противотуманных фар: инструкция для ВАЗ 2114

Подкапотное пространство

Первое, на что обращают внимание владельцы карбюраторной системы питания, это измененная схема проводки ваз 2114 на инжектор. Для работы на обедненной смеси автомобиль оснащается:. Для работы на обедненной смеси автомобиль оснащается:

Для работы на обедненной смеси автомобиль оснащается:

Принудительной системой впрыска топлива непосредственно в каждый цилиндр;
Установкой на автомобиле системой зажигания увеличенной мощности;
Самообучающемуся ЭСУД – электронной системе управления работой двигателя.

Модуль зажигания на ВАЗ 2114 позволяет увеличить мощность искрообразования

Справочно: особенностью нормативов ЕВРО 3 является низкое содержание в выхлопных газах несгоревших компонентов топлива. С этой целью топливная система автомобиля снижает количество бензина в топливовоздушной смеси, компенсируя это лучшей наполняемостью цилиндров за счет принудительного впрыска топлива.

Чтобы поджечь в цилиндрах двигателя обедненную топливовоздушную смесь, необходимо обеспечить более мощную искру в тот момент, когда поршень находится в ВМТ (верхней мертвой точке).

Реализовано это с помощью установки модуля зажигания, принцип работы которого реализован:

Генератор вырабатывает переменный электрический ток;
Он подается на ЭБУ, который преобразует его в постоянный ток;
Из блока управления ток подается на обмотки катушек модуля зажигания;
Высокое напряжение генерируется во вторичной обмотке (по закону индукции) катушек;
Подается на свечи зажигания в момент начала фазы поджига.

Совет: если у вас есть желание разобраться в работе системы зажигания и питания автомобиля, неплохо бы посмотреть видео материалы из школьного курса физики. Или найти ролики на сайтах автомобильной тематики.

Салон автомобиля

На модель ВАЗ 2114 автопроизводитель разработал и установил новую торпедо, которая отличалась от предшественницы:

отсутствием в верхней части бардачка – он был перенесен ниже;
новой панелью приборов;
появлением бортового компьютера

Справочно: бортовой (маршрутный) компьютер давал показания о температуре наружного воздуха, о напряжении в бортовой сети автомобиля, текущем расходе топлива, запасе хода и другие параметры.

Торпедо ВАЗ 2114 с новой панелью приборов, более известная как «европанель»

Появление новых электронных компонентов привело к тому, что изменилась схема проводки панели ваз 2114.

добавился жгут проводки с разъемом под бортовой компьютер;
появился датчик температуры наружного воздуха, устанавливаемый перед радиатором;
появилось реле вольтметра.

Схема подключения стеклоподъемников на ВАЗ 2114

Кроме того, добавился жгут проводов к панелям передних дверей, которые комплектовались электрическими стеклоподъемниками.

На представленной схеме обозначены:

монтажный блок с выводом «А» к источнику питания и «Б» — к выключателю наружного освещения;
реле включения электрических стеклоподъемников «К5»;
переключатель правой передней двери «2» и «5» — левой двери;
моторедуктор правой двери «»3» и «4» — левой двери;
выключатель зажигания «6».

Проводка на ваз 2114 стеклоподъемников комплектовалась и исполнительным блоком

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

УДОБСТВО УСТАНОВКИ: к электростеклоподъемнику SPAL DE LUX нельзя подходить с обычными критериями и однозначно оценивать простоту установки. Здесь все зависит от конкретной модели автомобиля, но со своей стороны можем сказать, что разработчики постарались найти некий оптимальный вариант.

ОСОБЕННОСТИ МОДЕЛИ: выпускаются две модели — ЭСП 013 и 021 Lux. Модель 021 отличается от модели 013 двигателем повышенной мощности и пониженным уровнем шума. В ЭСП SPAL применяются электродвигатели мирового лидера фирмы MABUCHI Motor, которые имеют токовую защиту от перегрузки.

КОНСТРУКЦИЯ: в основе конструкции электростеклоподъемника SPAL DE LUX лежит гибкий тросовый привод (трансмиссия), соединяющий электродвигатель с одной его стороны и ведомую шестерню с другой, которая посредством переходников соединяется с валом стеклоподъемника. Ответственным за подъем и опускание стекол остается штатный механизм. Привод может легко изгибаться, чем и достигается размещение двигателя внутри двери в подходящем месте. Набор из свыше 30 переходных втулок, входящий в состав комплекта электростеклоподъемника SPAL DE LUX , обеспечивает приспособляемость более чем к 200 моделям автомобилей. Малогабаритный механизм полностью скрывается под обшивкой дверей и не вносит никаких изменений в эстетику салона. Для каждого из двух сотен автомобилей в инструкции содержится схема и рекомендации по установке электростеклоподъемника SPAL DE LUX .

Также можно отметить, что в случае неисправности электростеклоподъемника SPAL DE LUX можно снять декоративную заглушку и установить рукоятку для ручного поднятия (опускания) стекол, которая поставляется в стандартной комплектации.

РЕЗУЛЬТАТЫ ТЕСТА

ОСОБЕННОСТИ: если от двух предыдущих участников тестирования за километр веяло мощью и надежностью, то SPAL DE LUX можно охарактеризовать как «легкий» и «воздушный». Действительно, у данного стеклоподъемника все детали прямо-таки ажурные, того и гляди, ненароком переломаешь пополам. Однако, как мы уже уяснили, первое впечатление очень часто обманчиво, и пора разбираться с установкой.

Когда первый раз открываешь коробку с приводами, то по незнанию от комплектации голова идет кругом: SPAL DE LUX напоминает набор для склеивания моделей самолетов, кораблей и танков — только вместо различных деталей, корпусов и т.д. на пластмассовой рамке висят переходные шестерни и пластины для различных моделей автомобилей.

Кроме этого в коробке поселились 2 электропривода и инструкция по установке, которая заслуживает того, чтобы упомянуть о ней. Чем? Сейчас ответим: как вы думаете, каким объемом должна быть инструкция, чтобы можно было в ней внятно и доступно описать необходимые действия при установке электростеклоподъемника? По опыту знаю — не менее 5-15 страниц, примерно такой объем занимают брошюрки «БЕРКУТ» и «Лепсе». Так вот инструкция данного электростеклоподъемника расписана на 90 страницах формата А4!

Установка на тестовый стенд отняла совсем немного времени, и, как водится, первым делом померили потребляемые токи: в рабочей нагрузке значение составило 3 А, в режиме к.з. — 15 А.

Время подъема/опускания стекла не превышало 5 секунд — результат нормальный, но все-таки немного хуже, чем у других участников теста.

Вообще этот стеклоподъемник оказался самым-самым среди участников нашего тестирования: самым медленным, самым лояльным к потребляемым токам, самым универсальным; оценка уровня издаваемого шума также выделила его из общего ряда — SPAL оказался еще и самым тихим участником тестирования.

Несмотря на кажущуюся игрушечность конструкции, электропривод отработал 14 500 тыс. циклов, на кондовом штатном волговском стеклоподъемнике. Кстати, ради чистоты эксперимента штатный стеклоподъемник был куплен в магазине и за время проведения теста пережил легкий ремонт. По нашим подсчетам при интенсивной эксплуатации ресурса стеклоподъемника хватит примерно на 8 лет работы, что для универсального изделия является очень хорошим результатом. Причиной же выхода из строя стал обрыв троса.

РЕЗЮМЕ

ДОСТОИНСТВА: очень тихая работа, низкие потребляемые токи, универсальность.

НЕДОСТАТКИ: надежность работы данного электростеклоподъемника сильно зависит от состояния штатного стеклоподъемника, и если его состояние неудовлетворительное, ЭСП долго не проживет.

ОБЩАЯ ОЦЕНКА: электростеклоподъемник SPAL DE LUX очень неплохое изделие, а если вы владеете иномаркой, не оснащенной штатными электростеклоподъемниками, то выбор и вовсе становится очевидным, хотя по сути и выбора никакого нет: все остальные конкуренты-универсалы практически исчезли с магазинных прилавков.

Подключаем кнопку стеклоподъемников

Посмотрите на свою кнопку, на ней должно иметься 5 контактов:

+ 12В
1-й провод стеклоподъемника
+ 12В
4-го контакта не имеется
2-й провод от стеклоподъемника
Масса

Из личного опыта посоветую вам присоединить + от аудиосистемы на первый контакт кнопки стеклоподъемника. Всё дело в том, что данный провод редко кто использует, а ведь на него поступает +12В при включении зажигания у автомобиля.

Далее можете силиконовой смазкой провести обработку уплотнителей дверей. После того, как все вышеуказанные действия проделаны, можете проверять работу стеклоподъемников. Добавим также, что на некоторых автомобилях могут быть незначительные расхождения в схеме подключения, и совет здесь такой — смотрите, где какие контакты находятся на кнопке подключения стеклоподъемников.

Надеемся, наша инструкция поможет вам правильно подключить стеклоподъемники на своем автомобиле. Также предлагаем вам почитать другую статью на общую тему Устройство автомобиля.

Ну а еще больше информации об автомобилях содержится в нашем разделе Авто.

Лада 2109 Вишня › Бортжурнал › Установка кнопок ЭСП от Калины

Так как стандартные кнопки стеклоподъемника мне категорически не нравятся внешне, да и функционально удобней когда у каждого пассажира своя кнопочка, еще и под рукой, в добавок ко всему этому управление всеми стеклоподъемниками с водительского сидения безусловно удобней. Решил заменить их на калиновские. Блок в водительскую дверь, и кнопка в пассажирскую обошлась в 650р, колодка для водительского блока еще 150р. Вроде в физике не совсем профан, да и паяльник в руке знаю каким концом держать, стал делать все сам. Скачал много разных схем, выбрал наиболее удобные и понятные, и приступил к выполнению.

В принципе ничего сложного нет. Смотрим в схему, ищем провод на колодке, тянем из под панели и соединяем их. Поскольку в дальнейшем я планирую установить доводчик, сматывать намертво провода я не стал. Я пошел другим путем. На каждый контакт колодки водительского пульта я зажал клемму типа «мама». А при присоединении проводов обжимал их клеммами «папа». Затем обматывал места контакта изолентой.

Пришлось протянуть в водительскую дверь красный провод с центрального плюса автомобиля на 1,5кв тоже на будущее. Также провел в дверь массу, поскольку при закрытой двери масса на двери пропадала и стеклоподъемник не работал. И плюсовой провод с габаритов, для подсветки кнопочек. И два провода протянул из водительской двери в пассажирскую, ими будет управляться пассажирский стеклоподъемник. В водительской двери стало ужасно много проводов и просовывать их в стандартную меж дверную резинку не предоставлялось возможным, поэтому я её срезал и обмотал провода изолентой в несколько слоев (временное решение), затем проверил как закрывается дверь. В пассажирской двери я использовал стандартную колодку, но сделал небольшие доработки, а именно: в стоке три клеммы объединены между собой проводами, а нам нужно было сделать три независимы контакта. Переобжимать клеммы было влом, поэтому я разрезал петли таким образом, чтобы у каждой клеммы был один провод, и по схеме соединил их.

Первое испытание и при одинаковых нажатиях на кнопки с водительской стороны, окна ходят в разные стороны. Чтобы это исправить в пассажирской двери поменял два провода управления, те что идут из водительской двери местами. Это контакты 6 и 3 в пассажирской колодке. Теперь все работает, можно резать панели.

Для этого я взял лист картона, и сделал из него трафарет. Приложил к панели, расчертил и вырезал дыру. Примерил кнопку, все четко.

READ Как подключить psp vita к телевизору

В водительскую дверь пока кнопки не встраивал, так как сначала нужно купить новые обшивки.

Источник

Как работает доводчик стекол: принцип действий

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутствие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырьмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Пример работы доводчика

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления не нажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Как это работает

Стекло поднимается и опускается с помощью кнопок Открыть/Закрыть. При нажатии одной из кнопок в течение времени менее 1 секунда будет движение стекла вверх/вниз, до момента отпускания кнопки. После нажатия любой кнопки в течение более чем 1 секунда произойдет автоматическое полное закрытие/открытие стекла. Этот процесс будет прерван, если:

Снова нажать любую кнопку
Стекло встречает на пути сопротивление
Стекло полностью закроется/откроется
Время закрытия/открытия превышает 6 секунд.

Функция закрывания стекла (комфорт): После получения сигнала закрывания стекол с блока дистанционного управления, произойдет автоматическое закрытие стекла.

Монтаж системы лучше всего начать с перемычек из тонкой проволоки, а затем резисторов SMD. Все пути, через которые будет течь большой ток (толстые дорожки в районе реле) необходимо залудить толстым слоем олова, а лучше проложить по ним медную проволоку.

Схема стеклоподъемников на ваз-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Микроконтроллер в помощь водителю

Это устройство может последовательно закрывать все окна, а также люк. Чтобы активировать его, необходимо традиционно поставить машину в режим защиты.

Схема подключения доводчика стекол также несложная. Всю работу делает контроллер PIC. Устройство может собрать даже начинающий электронщик.

Устройство начинает работать, когда на резистор поступает сигнал с сигнализации. Контроллер принимает сигнал и активирует первый мотор. Двигатель запускается, а в трансформаторе фиксируются помехи от работы щеток электромотора.

Эти помехи будут обработаны операционным усилителем, а затем будут поданы обратно на контроллер. В зависимости от того, какой уровень импульса, контроллер примет решение о запуске следующего двигателя.

Когда устройство закончит работу, оно перейдет в дежурные режимы работы. Это далеко не единственный доводчик стекол своими руками. Но если нужен более интеллектуальный прибор, то все можно найти и собрать.

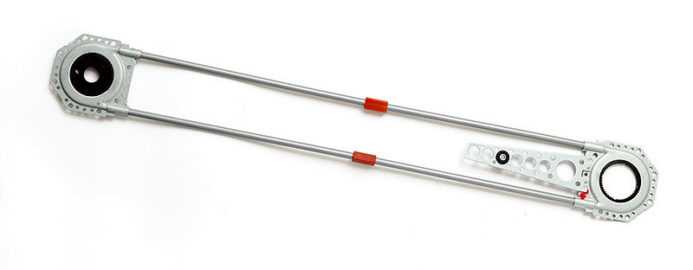

Как устроены стеклоподъемники и их виды

В основном, данное устройство оборудовано в дверце автомобиля, в отдельном специальном подрамнике или же на самом корпусе.

Устройство стеклоподъемников состоит из:

привода;
подъемного механизма;
блока управления.

Все составляющие устройства объединены в общий блок, который состоит из кнопок и микросхем.

Привод комплектуется электрическим двигателем, червячной и зубчатой передачей. Подобная конструкция позволяет создать усилие на подъемник, который, в свою очередь, запускает в действие режим поднятия или опускания стекол. Сам процесс перемещения стекла происходит благодаря электродвигателю, который в свою очередь запускается при нажатии кнопки в салоне автомобиля. ЭСП значительно повышают комфорт и легко встраиваются в корпус.

Механизм подъема имеет некие разновидности, которые отличаются между собой строением и принципом действия:

Если сравнить данные типы стеклоподъемников, можно отметить, что реечный механизм подъема отличается своей долговечностью. Он состоит из электрического мотора, который приводит в действие шестерню, благодаря чему происходит процесс передвижения линейной системы реек. Данный тип обладает низкой степенью шума и высокой скоростью поднятия и опускания стекла. Рациональнее всего устанавливать реечный механизм на правый или левый передний подъемник, так как они не будут отвлекать своим шумом. Более того, быстрое и легкое движение стекла водителю необходимо из соображений безопасности и комфорта.

Если же выбирать тросовый подъемник, то стоит учесть его быстрое изнашивание. Данный тип подъемника выбирают большинство автомобилистов, так как он обладает высокой ремонтопригодностью. Изношенные или деформированные механизмы и запчасти можно с легкостью найти в любом специализированном магазине.

Рычажный тип ЭСП отличается своей надежной конструкцией и небольшим размером. Его механизм подъема может состоять из одного или двух рычагов, которые обеспечивают равномерное перемещение стекол. Их конструкция позволяет легко их монтировать и демонтировать. Такой вид стеклоподъемника подходит практически к каждой модели автомобиля.

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Универсальный стеклоподъемник в авто — схема — Автоэлектрик

Можно применять для электрического привода люка (один драйвер).
Легче заталкивать, если не хватает места за приборной панелью.
Обслуживание кнопок закрыть/открыть полностью независимо для переднего пассажира и водителя.

Напряжение питания: 12 — 15 В
Потребляемый ток в режиме ожидания: 10 мА
Напряжение привода: 12 — 15 В
Максимальный выходной ток: 20 А
Входное напряжение 0/1: 12 В
Защита от перегрузки по току, по времени.

Можно снизить расход энергии применив более экономичный стабилизатор, вместо этих 78L05. Ток в режиме ожидания 10 мА относится к одному модулю, с двумя будет 20 мА, но и это не много, подсчитаем:

Емкость батареи 36Ah с током нагрузки 10 мА = 0,01 А. Значит 36:0,01 = 3600 часов (150 дней), то есть разряд АКБ произойдёт через пять месяцев, а при токе 7 мА — через семь (214 дней).

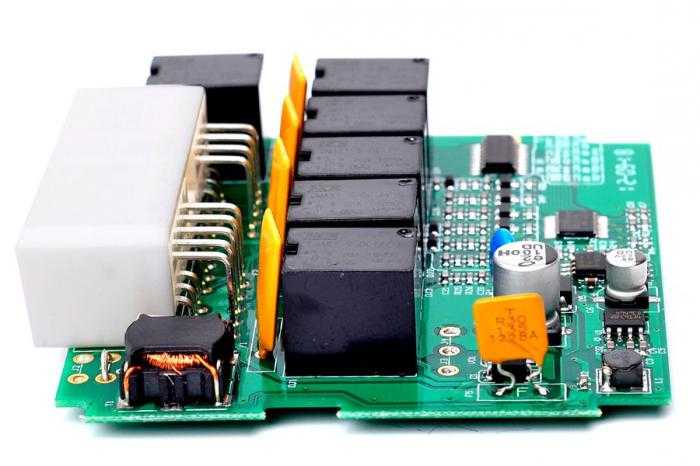

Контроллер электрических стеклоподъемников или люка в автомобиле

Данное устройство является автоматическим контроллером для электрических стеклоподъемников, которые разработаны для автомобиля, где уже были электрически управляемые окна, но они работали только при нажатии кнопки. После отпускания они немедленно останавливались. Для удобства управления была создана своя версия. Тут автоматическое закрывание / открывание стекла происходит после удержания кнопки 1 сек, и теперь вы можете легко открыть окно кратковременным нажатием, как и в более продвинутых автомобилях. Например можете использовать его для управления покупным приводом стёкол на ВАЗ и аналогичные машины. Устройство управляет только одним стеклом, чтобы контролировать два, необходимо создать две такие схемы. Это конечно требует больше работы и немного повышает стоимость, но такое решение имеет много преимуществ:

Может применяться к электрическому люку.
Легче установить и подключить.
Использование кнопок независимое у пассажира и водителя.

Внимание! Будьте осторожны при сборке, проведении испытаний и эксплуатации схемы! Редакция 2 Схемы.ру не несет ответственности за материальные или моральные повреждения, вызванные представленной схемой. Вы используете всё это на свой страх и риск!

Технические параметры устройства

Напряжение питания: 12 — 15 В
Потребляемая мощность в режиме ожидания: 10 мА
Выходное напряжение (подъем): 12 — 15 В
Максимальный выходной ток (подъемников): 20 A
Напряжение входов 0/1: 12 — 15 В
Защиты: от перегрузки по току, по времени

Система работает безотказно в машине уже несколько месяцев.

Внимание! Соблюдайте особую осторожность во время монтажа, проведения испытаний и эксплуатации системы! Если вы хотите проверить защиту от перегрузки — прижмите рукой стекло в уплотнителях и удерживайте его с двух сторон придавливая к поверхности. Не засовывай руку в щель между стеклом и дверью! Редакция сайта «2 Схемы» не несёт ответственности за материальный ущерб или ущерб здоровью, вы используете эту схему на свой страх и риск!

Разновидности

Что касается конструкции, то сами СП делятся между собой на:

Тросовые. Основное преимущество данного вида заключается в высокой ремонтопригодности. То есть можно заменить практически каждый элемент системы, а запчасти для ремонта можно приобрести почти в любом магазине. Тем более, что отремонтировать самостоятельно — это не такая большая сложность. Такое достоинство покрывает все минусы вида, в частности, речь идет о возможных перегревах редуктора, не прочных пластмассовых направляющих, а также износе тросика. Но все это можно при необходимости заменить.

Реечные. Такой вид СП характеризуется высоким сроком службы. В данном случае принцип действия заключается в обеспечении вращательного движения, поступающего от редуктора на шестеренки, что способствует линейному передвижению реек. В отличие от тросовых, реечные СП более быстрые, при этом они обычно менее шумные. Но и недостатки в их работе тоже имеются, к примеру, установленные внутри двери шестеренки нуждаются в периодической смазке. Если этого не делать, то они будут быстрее изнашиваться, что в конечном счете приведет к тому, что произойдет износ. Еще один недостаток — производители часто экономят на металле при изготовлении механизмов, в результате чего делают эти шестерни пластиковыми. Разумеется, пластмасса не сравнится с металлом, поэтому ресурс эксплуатации таких СП обычно недолгий

Поэтому при покупке всегда нужно обращать внимание на то, чтобы шестеренки были металлическими. Помимо этого, реечным СП необходимо больше пространства в самой двери.

Рычажные

Такие системы сочетают в себе долгий срок службы с небольшими габаритами. Редуктор в данном случае осуществляет вращение шестеренки, которая, в свою очередь, передает ее на рычажные элементы. Последние осуществляют перемещение пластины, фиксирующей стекло. Из-за такого принципа действия скорость передвижения самого стекла будет неравномерной — чем выше оно поднимается, тем меньшей будет скорость.
