Как заменить тормозные колодки передних колес на рено дастер

Артикул тормозных колодок

При изготовлении автомобилей Renault Duster используются детали, произведенные компанией Ferodo. Тип колодок зависит от диаметра используемых дисков и рабочего объема силового агрегата.

Машины с мотором объемом 1,6 л отличаются сниженной динамикой, что уменьшает нагрузку на тормозные механизмы. На автомобилях применены диски диаметром 269 мм, требующие установки передних колодок 410608481R (стоимость – от 1,6 тыс. руб.).

Следует учитывать, что в 2012-13 гг. были выпущены машины Дастер с мотором объемом 1,6 и системой полного привода, оснащенные увеличенными до 280 мм дисками и колодками с каталожным номером 440603905R. Перед первичной заменой требуется проверить диаметр дисков и тип колодок.

Компания Ferodo поставляет колодки в фирменной упаковке с индексом FDB1617, стоимость набора – от 1,5 тыс. руб. При выполнении работ необходимо менять все 4 накладки, детали для дисков диаметром 269 и 280 мм невзаимозаменяемые.

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

  • ключ для колесных болтов,
  • пассатижи простые & раздвижные,
  • плоскую отвёртку.

Задние колодки пора менять при:

  • истончении накладок,
  • замасленности накладок,
  • плохом их соединении с основой,
  • сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

  1. Включается 1-я передача, ставятся колёсные упоры спереди.
  2. Ручник до упора отжимается вниз.
  3. Заднее колесо снимается, Рено Дастер подпирается.
  4. Тормозную жидкость желательно немного откачать из бачка.
  5. Снимается барабан.
  6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
  7. Трос отсоединяется от рычага.
  8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
  9. Чашка с пружинкой, опорная стойка снимаются.

  10. Так же снимается вторая опорная стойка следующей накладки.
  11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
  12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
  13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

  14. От накладок отцепляются кончики стяжной пружины, она снимается.
  15. Из пазика колодки спереди извлекается вилка распорки.
  16. От передней накладки отцепляется конец серьги зазорного регулятора.
  17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
  18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
  19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
  20. С задней колодки снимается оттяжная пружинка распорочной планки.
  21. Тормозной механизм осматривается, очищается от грязи.
  22. Деформированные заржавевшие детали меняются на новые.
  23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
  24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
  25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
  26. Барабан ставится на место.
  27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
  28. Колесо ставится на место, проверяется, насколько легко оно вращается.
  29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Порядок замены тормозных колодок немного отличается на полно- и моноприводных кроссоверах.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

  • чашка пружины;
  • опорная стойка;
  • передняя и задняя колодки;
  • прижимная пружина;
  • верхняя и нижняя стяжные пружины;
  • распорная планка;
  • колесный цилиндр;
  • пружина регулятора;
  • рычаг привода и трос стояночного тормоза;
  • тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

  • Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
  • С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
  • Удаляется чаша с пружиной.

  • Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

  1. Отвести заднюю колодку от щита.
  2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.

  3. Снять данный элемент и пружину троса.
  4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

В завершении нужно проверить уровень тормозной жидкости.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Провести замену задних тормозных колодок на Рено Дастер можно как самостоятельно, так и обратившись в специализированный центр. Процедура занимает сравнительно мало времени и не требует особых навыков

Однако важно помнить порядок действий и после замены колодок вернуть остальные компоненты тормозного механизма на прежние места

Особенности для переднеприводного автомобиля

Чтобы поменять накладки на машинах с 1,6-литровым бензиновым мотором, необходимо установить авто на домкрат, снять колесо и подставить под порог предохранительную опору. Затем открывается бачок с жидкостью.

Подвижная часть суппорта удерживается болтом, для снятия крепления потребуются гаечные ключи для 6-гранных гаек размером 13 и 15 мм. Для упрощения процедуры ремонта необходимо вдавить поршень в цилиндр суппорта, манипуляция выполняется отверткой.

Затем требуется открутить болт ключом на 13 мм, удерживая палец от прокручивания вторым ключом. После снятия тормозного шланга из кронштейна суппорт поднимается вверх. Колодки остаются в неподвижной части узла, детали удерживаются на прижимных пружинах.

Перед установкой новых элементов необходимо осмотреть эластичные детали. При обнаружении механических повреждений или следов коррозионного разрушения пружины подлежат замене.

После установки накладок (левая и правая детали взаимозаменяемые) суппорт ставится на место, затем прикручивается палец. Перед монтажом колеса необходимо проверить положение шланга, который должен находиться в металлическом кронштейне. Перед началом эксплуатации автомобиля следует проверить уровень жидкости в расходном бачке на главном тормозном цилиндре.

Как снять тормозной барабан рено дастер


Тормозной барабан – одна из главных запчастей, отвечающая за плавное сбавленные скорости передвижения и торможение машины. Сегодня в т/с тормоз такого типа в основном устанавливается или на малолитражках или на заднюю ось. Почти всегда тормозной барабан применяют на грузовых авто или автобусах. Об особенностях и достоинствах барабанной тормозной системы пойдёт речь ниже.

Плюсы и минусы барабанной тормозной системы

Рассмотрим основные плюсы и отрицательные стороны барабанного элемента в сравнении с дисковой системой.

Плюсы:

  • высокая степень защиты элементов от загрязнения, что увеличивает срок службы устройства;
  • на крупногабаритных транспортных устройствах, благодаря большей площади контакта с поверхностью, такая деталь позволяет более эффективно тормозить.

Минусы:

  • эффективность работы устройства резко падает при сильном нагреве, что крайне негативным образом сказывается при вождении автомобиля на высоких скоростях;
  • нет системы вентилирования, что приводит к увеличению количества газовой среды между колодками и барабанами и, как следствие, мешает процессу торможения.

Возможные нюансы

Сразу после снятия колеса Дастера необходимо отодвинуть от колодки поршень. Чем больше между ними будет расстояние, тем лучше. Отодвигается поршень при помощи шлицевой отвертки. Последняя вставляется в паз тормозного узла.

Можно обнаружить два крупных болта, внизу и вверху. За счет них зафиксирован тормозной узел Дастера. Болты закрыты пластиковыми колпаками. Последние необходимо аккуратно демонтировать, чтобы можно было приступить к дальнейшей разборке.

Освободившиеся от колпаков болты необходимо выкрутить. Делается это при помощи ключа-шестигранника с номером «7». При этом последовательность не имеет значения. Остается всего один последний шаг, и доступ к заменяемым элементам будет открыт.

Необходимо снять пружинный фиксатор. Вместо него, возможно, придется снять скобу. Чтобы сделать это, нужно достать тот или иной элемент из так называемого «колодца». В этом поможет шлицевая отвертка, либо пассатижи.

Теперь нужно вытянуть суппорт от диска Дастера

Тут важна осторожность, ведь к нему подключен тормозной шланг. Вместе с суппортом выйдет только внутренняя колодка, по крайней мере, так должно быть

Внешняя же должна остаться на диске.

Место для нового набора освободилось, однако тут могло скопиться немало грязи и пыли. Поэтому для начала его нужно прочистить. Участки установки вычищаются при помощи щетки, у которой щетина выполнена из металла.

Можно приступать к установке новых тормозных колодок на Рено Дастер

Не важно, что установить сначала, внешнюю или внутреннюю. Внешнюю колодку ставят на тормозной диск, на его внешнюю сторону

Внутренняя закладывается в суппорт. Необходимо прикрыть внутреннюю часть этой колодки.

В завершение замены передних колодок у Рено Дастер, необходимо закрепить суппорт. Он фиксируется на диске. Остается только собрать все обратно. Это не сложно, просто нужно сделать все в обратном порядке. Если опыта мало, то лучше фотографировать каждый свой шаг, чтобы ничего не перепутать и не упустить из виду.

Чтобы поменять колодки на другом переднем колесе Рено Дастер, понадобится проделать все то же самое. Весь процесс может занять немного времени, но новичкам лучше быть готовыми к тому, что у них уйдет несколько часов. Конечно, если в будущем они будут регулярно проделывать это сами, то смогут управляться значительно быстрей.

Замена задних тормозных элементов

Задние тормозные колодки Рено Дастер меняются в случае износа барабана, или по достижению толщины меньше двух миллиметров. Перед заменой, следует проверить состояние жидкости, и если она близка к максимальной отметке, то нужно откачать часть шприцом, чтобы вовремя замены она не вытекала.

Прежде чем приступать к замене автомобиль нужно снять со стояночного тормоза, после этого снимаем колесо, и демонтируем барабан, сжав колодки между собой. Чтобы их сжать и снять барабан нужно взять обычную отвертку и засунуть ее в отверстие для болта, которая предназначена специально для фиксации колеса. Когда колесо зафиксировано, находим храповую гайку, которая располагается между барабаном и механизмом управления зазором колодки, и снизу вверх проворачиваем ее, так чтобы длина в распорном приспособлении становилась меньше.

Замена колодок

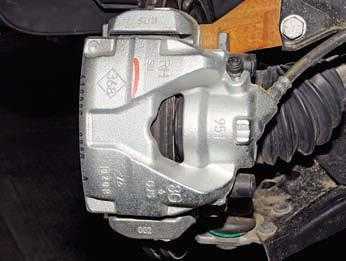

При подготовке к замене передних колодок машину нужно разместить на ровной площадке, открыть капот и проверить уровень тормозной жидкости. Если она находится близко к верхней отметке, стоит при помощи шприца или резиновой груши удалить ее часть, так как при вдавливании поршней в суппорта уровень жидкости поднимется.

Далее для удобства выверните колесо по направлению к себе, вывесьте эту сторону автомобиля на домкрате и снимите колесо.

Отметьте положение защитной втулки тормозного шланга (1) и извлеките ее из кронштейна стойки амортизатора. После этого при помощи мощной плоской отвертки вдавите поршень суппорта внутрь его тела. Если тормозной диск не имеет ощутимого износа (нет выступающего буртика по краю), эту операцию можно пропустить. Далее, удерживая рожковым ключом направляющую (3), ослабьте болт ее крепления (2) и извлеките его (автомобили с двигателем 1,6 л).

После этого можно поднять вверх суппорт тормоза. Пружины (4) нужно снять.

Автомобили с 280-миллиметровыми тормозными дисками имеют другую конструкцию суппорта. Для его демонтажа нужно удалить пружину (5), снять резиновые пыльники (6), после чего вывернуть направляющие при помощи шестигранного ключа на 7. Извлеченные направляющие нужно очистить и перед повторной установкой смазать специальной медной либо литиевой смазкой.

Удалив изношенные колодки, очистите суппорт и тормозной диск от грязи. Заводская технология обслуживания предполагает использование специального аэрозольного очистителя. Вы можете воспользоваться любым доступным в продаже аэрозольным очистителем тормозов. После очистки проверьте состояние всех пыльников и при обнаружении трещин или разрывов не откладывайте их замену. Установка новых тормозных колодок производится в порядке, обратном снятию. Перед этим необходимо максимально вдавить поршень в тело суппорта специальным приспособлением или подручными средствами (например, вложив в суппорт доску, надавить монтировкой)

Важно соблюдать направление тормозных колодок, если оно указано соответствующей стрелкой на их теле — она должна быть направлена по направлению вращения диска

После сборки тормозного механизма установите колесо на место и повторите все операции на другой стороне автомобиля

ВНИМАНИЕ! Перетяжка колесных болтов — самая распространенная ошибка, приводящая к постепенному повреждению резьб в ступицах. Компания Renault устанавливает норму затяжки в 120 Н*м

Собрав оба тормозных суппорта, перед началом движения обязательно несколько раз вдавите тормозную педаль, чтобы поршни суппортов вышли в рабочее положение. Далее доведите уровень тормозной жидкости в бачке до отметки «максимум».

Признаки необходимости замены тормозных колодок

Основные признаки износа фрикционных накладок:

  • сокращение объема рабочей жидкости в компенсационном бачке при отсутствии течей;
  • снижение эффективности работы механизмов при резком воздействии на педаль;
  • наличие посторонних звуков при использовании тормозов.

Производитель не регламентирует срок службы тормозных накладок, поскольку скорость износа материала зависит от условий эксплуатации и стиля управления. На части машин установлена система ESP, стабилизирующая траекторию подтормаживанием колес.

Работа электроники дополнительно нагружает механизмы и ускоряет износ колодок. Изготовитель машины рекомендует установить новые детали при остаточной толщине фрикционного слоя в 2 мм. Срок службы деталей, по отзывам владельцев, составляет от 40 до 80 тыс. км.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение Артикул Наименование Производитель Цена Наличие В корзину
BR-001-GARD-URDP Брызговики увеличенные (расширенные) Дастер-ГАРД передние Дастер-Гард 1300 / 1100 р. Дисконт: 1000 р. >10
DC495 Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) 700 / 500 р. Дисконт: 500 р. >10
DC218 Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус 500 / 300 р. Дисконт: 250 р. >10
patriot-001-1 Защита муфты редуктора и бензобака (сталь) Патриот 5400 / 4500 р. Дисконт: 4000 р. >10
005-008502 Защита на порожек багажника Русская Артель 1500 / 1100 р. Дисконт: 900 р. 7
NRD-009102 Жабо под лобовое стекло (РА) Русская Артель 1800 / 1700 р. Дисконт: 1600 р. 5
DC654 Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) АртФорм (Yuago) 3500 / 2500 р. Дисконт: 1900 р. >10
R12711 Ветровики (дефлекторы на окна) COBRA/Autoplex COBRA / Autoplex 2000 / 1600 р. Дисконт: 1500 р. >10
RA0052 Накладки на пороги дверей (перед+зад) РА Русская Артель 2500 / 1600 р. Дисконт: 1400 р. >10
def-001 Дефлектор капота Vip-Tuning VIP-Tuning 2000 / 1500 р. Дисконт: 1100 р. >10

Процесс замены

Последовательность замены деталей на машинах с моторами объемом 1,5 и 2,0 л:

  1. Подготовить домкрат, страховочную опору и баллонный ключ. Для демонтажа суппортов и извлечения изношенных накладок требуется ключ для внутренних 6-гранников размером 7 мм.
  2. Открыть капот, затем открутить крышку компенсационного резервуара с тормозной жидкостью.
  3. Поднять переднее колесо, установить под порог опору, затем отвернуть болты крепления диска к ступице.
  4. При помощи отвертки аккуратно отжать поршень тормозного суппорта до упора. Жало вставить в овальную щель на боковой кромке суппорта. Затем, используя инструмент как рычаг, отвести внутреннюю колодку.
  5. Удалить защитные резиновые колпачки, под которым расположены болты крепления суппорта.
  6. При помощи ключа ослабить затяжку винтов, которые затем выкручиваются из отверстий.
  7. Жалом отвертки снять пружинную скобу, регулирующую положение подвижной части суппорта относительно диска.
  8. Снять внешнюю часть механизма вместе с внутренней накладкой, внешняя остается на направляющих неподвижной секции суппорта.
  9. Уложить снятый узел поверх диска, затем извлечь старые накладки.
  10. Удалить металлической щеткой и сжатым воздухом скопившуюся пыль, затем вставить в цилиндр новую внутреннюю колодку. На внешней части детали предусмотрена металлическая скоба (“корона”), фиксирующая элемент на поверхности поршня. На машинах с тормозными дисками диаметром 269 мм подобный фиксатор не предусмотрен.
  11. Надеть на направляющие внешнюю накладку, которая отличается от противоположной колодки отсутствием “коронки”.
  12. Установить суппорт на место, затянуть винты и смонтировать защитные заглушки.
  13. Поставить на место колесо и провести аналогичные манипуляции на другой стороне автомобиля Дастер 4х4.
  14. Проверить уровень рабочей жидкости в компенсационном бачке, который затем закрыть крышкой.

Замена передних тормозных колодок Дастер

Также их пора менять, если они замаслены или механически повреждены.

Часть жидкости из гидропривода лучше откачать, затем снять колесо

Важно переместить поршень ТМ внутрь рабочего цилиндра, только потом начинать работу

  1. Взять плоскую отвертку, вставить через паз в суппорте между основанием колодки и поршнем. Нужно вдавить поршень в цилиндр.

  2. Поддеть вручную, снять пружинный крепеж.

  3. Этой же отверткой поддеть, снять крышечки втулок обоих направляющих.

  4. Шестигранным ключом «на 7» отвернуть и вынуть нижний палец.

  5. Не отделяя шланга, поднять суппорт вместе с внутренней колодкой.

  6. Вынуть деталь через сопротивление пружины, входящей в поршень.

  7. Вынуть из направляющей наружную запчасть. Очистить металлической щеткой посадочные места.

Прежде чем устанавливать новые детали, требуется присмотреться к маркировке внутренних деталей. Она должна быть в направлении вращения колеса, указанного стрелкой на основании запчасти.

Рено Дастер замена передних тормозных колодок

Чтобы самостоятельно осуществить всю процедуру понадобятся как минимум: пассатижи, ключ-шестигранник под номером «7», шлицевая прямая отвертка, а также новый комплект замены. Весь процесс не то что бы сложный, но весьма трудоемкий и ответственный, так что не стоит заниматься этим, на ночь глядя.

Вот из каких этапов состоит замена у Renault Duster:

  • Снятие колеса.
  • Снятие пластиковых колпаков.
  • Выкручивание крепежных болтов.

Снятие пружины фиксирующего механизма.

  • Вытягивание узла из диска.
  • Очистка места установки.
  • Установка внешней колодки на диск.

Закладывание другой в тормозной узел.

Закрепление суппорта на диске.

Выполнение сборки (в обратной последовательности).

За эти десять этапов осуществляется смена лишь на одном колесе. Кстати, описанный метод актуален не только при снятии и замены передних тормозных колодок, но и в случае, если пора менять задние колодки. Каждый этап имеет свои нюансы, которые лучше осветить.

Проверка степени износа тормозных колодок и дисков Renault Duster

В соответствии с регламентом технического обслуживания завод-изготовитель рекомендует проверять состояние колодок и дисков передних тормозных механизмов через каждые 15 тыс. км пробега, а через 60 тыс. км проверять состояние и очищать от пыли колодки задних тормозных механизмов. Однако при каждом техническом обслуживании рекомендуем проверить состояние всей тормозной системы автомобиля. Работу выполняем на смотровой канаве или эстакаде. Для проверки состояния и степени износа колодок и дисков поочередно снимаем передние колеса.

Через окно суппорта оцениваем состояние тормозных колодок. Заменяем комплектом колодки тормозных механизмов передних колес, если толщина любой колодки, включая ее основание, достигла предельно допустимой толщины 6,0 мм. Поворачивая диск тормозного механизма, осматриваем его рабочие поверхности с обеих сторон. На рабочих поверхностях диска не должно быть трещин и глубоких борозд. Чтобы измерить толщину диска, следует снять тормозные колодки.

Штангенциркулем измеряем толщину диска, которая должна быть не менее 21,8 мм.

Расположение маркировки минимальной толщины тормозного диска. Если в результате износа на максимальном диаметре диска образовался высокий буртик, который мешает сделать точный замер, удаляем буртик с помощью напильника или иным способом, либо измеряем толщину диска микрометром. Тормозной диск с дефектами рабочих поверхностей или предельным износом заменяем. Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию его передней колодки, которая изнашивается быстрее задней. Для этого в щите тормозного механизма выполнено смотровое окно (отверстие), закрытое резиновой заглушкой. Вынимаем заглушку…

…и через окно оцениваем состояние передней тормозной колодки. Если толщина колодки (накладка вместе с основанием) менее 5,0 мм, колодки обоих тормозных механизмов необходимо заменить. Для проверки состояния колесных цилиндров и барабанов тормозных механизмов снимаем барабаны. Осматриваем барабаны, на них не должно быть трещин и сколов. При большом пробеге автомобиля…

…штангенциркулем измеряем внутренний диаметр барабана.

Маркировка на барабане тормозного механизма – внутренний диаметр барабана не должен быть больше 229,5 мм. При износе рабочей поверхности до максимально допустимого диаметра, а также при наличии глубоких борозд заменяем тормозной барабан. Для проверки состояния манжет колесного цилиндра поочередно, с каждой его стороны…

…сдвигаем край чехла с выступа корпуса цилиндра. При наличии тормозной жидкости под чехлом, свидетельствующей о неисправности уплотнительных манжет колесного цилиндра, цилиндр необходимо заменить. Для проверки работоспособности вакуумного усилителя тормозов при неработающем двигателе 5–6 раз нажимаем на педаль тормоза и, удерживая ее в нажатом положении, пускаем двигатель. При исправном вакуумном усилителе после пуска двигателя педаль должна слегка податься вперед. Если этого не происходит или торможение недостаточно эффективно (педаль тормоза нужно нажимать с большим усилием), нужно проверить герметичность соединений трубки подвода разряжения к вакуумному усилителю и исправность самого усилителя. Проверяем состояние тормозных трубок. Трубки должны быть надежно закреплены в держателях и не должны иметь вмятин, механических повреждений, глубокой коррозии, а также следов течи тормозной жидкости. При необходимости подтягиваем соединительные штуцеры или заменяем неисправные детали. На тормозных шлангах не должно быть трещин, разрывов и потертостей. Проверяем состояние каждого шланга, создав давление жидкости в тормозной системе. Для этого помощник должен с усилием нажать на педаль тормоза и удерживать ее во время осмотра. Появление вздутий резины или течи тормозной жидкости из шланга и его наконечников не допускается. При обнаружении повреждений заменяем шланги комплектом. Проверяем работоспособность стояночного тормоза. Полный ход рычага стояночного тормоза должен составлять 6–8 зубцов (щелчков) храпового устройства. При необходимости регулируем стояночный тормоз.

Процесс замены

Для самостоятельной замены тормозных колодок на Renault Duster понадобится следующий набор инструментов:

  • новый расходный материал;
  • отвертка, имеющая широкий плоский наконечник;
  • шестигранный ключ на 6 мм;
  • пассатижи;
  • домкрат для поднятия автомобиля;
  • подставки опорные;
  • монтировка, молоток и другие подобные инструменты.

Самостоятельная замена расходного материала поможет сэкономить денежные средства, ведь тогда придется потратиться только на сами накладки.

Теперь можно приступить к ослаблению крепежных гаек. Перед этим кузов автомобиля следует приподнять. Гайки должны быть ослаблены не менее, чем на 3 оборота. Сразу все колеса демонтировать не нужно. Сначала для замены передних колодок снимаются передние колеса, а потом, когда они будут установлены на место, снимаются задние, или наоборот.

Домкрат необходимо устанавливать в соответствии с инструкцией, которая находится в руководстве использования автомобиля. После снятия колес автомобиль должен находиться на заранее приготовленной опоре, так как полностью полагаться на домкрат нельзя — этого требует техника безопасности. Автомобиль надо зафиксировать со всех сторон.

Полностью снять гайки с колес можно только тогда, когда автомобиль уже приподнят домкратом. Колеса снимаются легким потягиванием их на себя. Диски из легких сплавов фиксируются при помощи специальных шпилек. Перед заменой колеса их необходимо прочистить металлической щеткой и смазать. Прочистить и смазать нужно также место крепежа диска.

Берется заранее приготовленный накидной ключ необходимого размера, и с его помощью демонтируются болты суппорта. Суппорт служит для начала замедления движения колеса еще до прижатия его тормозными накладками. Сцепление с дисками происходит при помощи давления, обеспеченного гидравликой.

Суппорты крепятся одним или 2-4 болтами, которые бывает совсем непросто снять. Для облегчения данного процесса необходимо распылить на крепежные болты специальное средство — WD-40.

Находясь под давлением, суппорт может легко вылететь во время отворачивания болтов. Поэтому сначала нужно проверить их давление. Если давления нет, то суппорт будет легко двигаться вперед и назад. Но даже в этом случае нужно соблюдать предельную внимательность при откручивании болтов.

Затем необходимо снять шайбы, которые располагаются между болтами и поверхностью. При обратной сборке они обязательно должны быть установлены на место. Когда суппорт будет снят, его нужно подвесить на проволоку, чтобы он не давил на тормозную трубку, с которой он соединен.

Теперь можно приступать к демонтажу колодок. Крепятся они специальными зажимами, на которые придется надавить. В некоторых случаях приходится прилагать усилия, чтобы колодки вышли из посадочного места. Поэтому следует быть очень осторожным, чтобы не повредить тормозной шланг. После снятия накладок обязательно нужно протестировать тормозные диски — на них не должно быть механических повреждений. При их наличии диски лучше тоже заменить.

Теперь можно приступать к установке новых расходных материалов. Во избежание скрипа при эксплуатации заднюю часть колодок перед установкой необходимо смазать. Новые колодки должны быть установлены так же, как и старые. При необходимости придется добавить тормозную жидкость.

После этого необходимо установить на свое место суппорт, зафиксировав его болтами. При его установке на диск необходимо соблюдать аккуратность. Теперь устанавливаются колеса, каждый крепежный болт которых должен быть надежно закручен перед опусканием колеса на землю.

Для установки колодок на свои места следует 20-25 раз нажать на тормоз. Автомобиль в это время должен находиться на нейтралке.

Протестируйте новые колодки. Для этого проедьте на машине с небольшой скоростью и затормозите. Если торможение было нормальным, то скорость можно увеличить. Таким образом скорость постепенно должна увеличиваться до 50 км/ч. Можно попробовать затормозить на заднем ходу. Все эти процедуры будут способствовать корректной установке колодок на свои места, а водитель сможет убедиться, что он все сделал правильно.

Первое время при езде нужно вслушиваться в звуки. Небольшой скрип при торможении допускается — его вполне могут издавать новые расходники. А если слышен настоящий металлический скрежет, то это может означать, что расходники установлены наоборот. В этом случае потребуется их переустановка. Будьте внимательны!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
